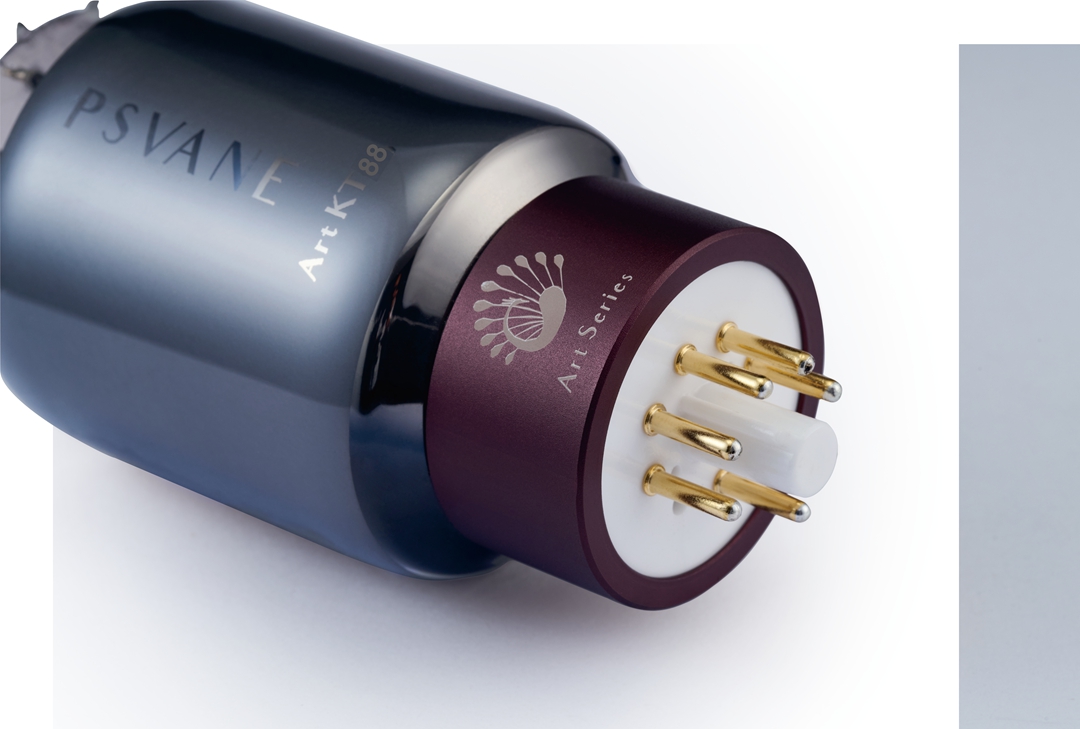

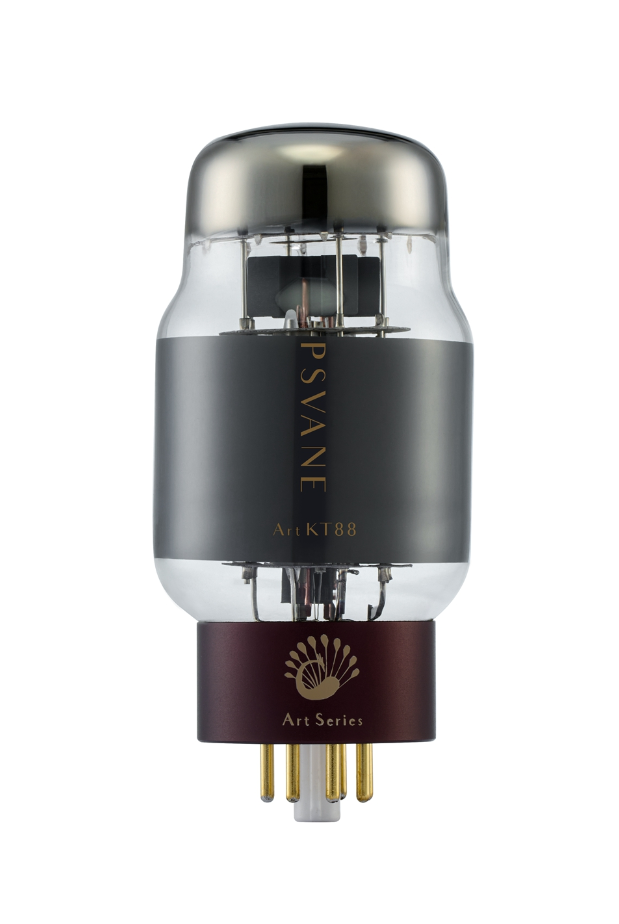

热丝电压 UH…………………………....................... 6.3 V IH…………………………........................ 1.6 A 极限额定值 阳极电压…………………………........... 800 V 第二栅极电压…………………............ 600 V 第一栅极电压……………………......... -200 V 阳极耗散功率……………………......... 42 W 第二栅极耗散功率………………….... 8 W 阳极加第二栅极耗散功率………... 46 W 阴极电流…………………………........... 230 mA 热丝阴极间电压………………………… 200 V 玻壳温度…………………………........... 250 ℃ 第一栅极电阻 自偏压时 --- ---Pa + Pg2≤ 35W .................. 0.47 MΩ --- ---Pa +Pg2 > 35W ..................... 0.27 MΩ 固定偏压时 --- ---Pa +Pg2≤35W .................... 0.22 MΩ --- ---Pa +Pg2> 35W...................... 0.10 MΩ 极间电容 四极管接法 三极管接法 输入电容…………………......... 16 9.3 PF 输出电容…………………..... .... 12 17 PF 跨路电容………………….......... 1.2 7.9 PF 静态参数 四极管接法 Ua………………….................... 250 V Ug2………………..................... 250 V Ia…………………...................... 140 mA Ig2(approx)…….................... 3 mA Ug1(approx)……................... -15 V Gm………………….................... 12 mA/V ri …………………....................... 12 KΩ μg1-g2…………….................. 8 三极管接法 Ua.g2……………...................... 250 V Ia+g2……………...................... 143 mA Ug1(approx)…...................... -15 V Gm………………….................... 12 mA/V ri…………………........................ 670 Ω μ…………………...................... 8 |
