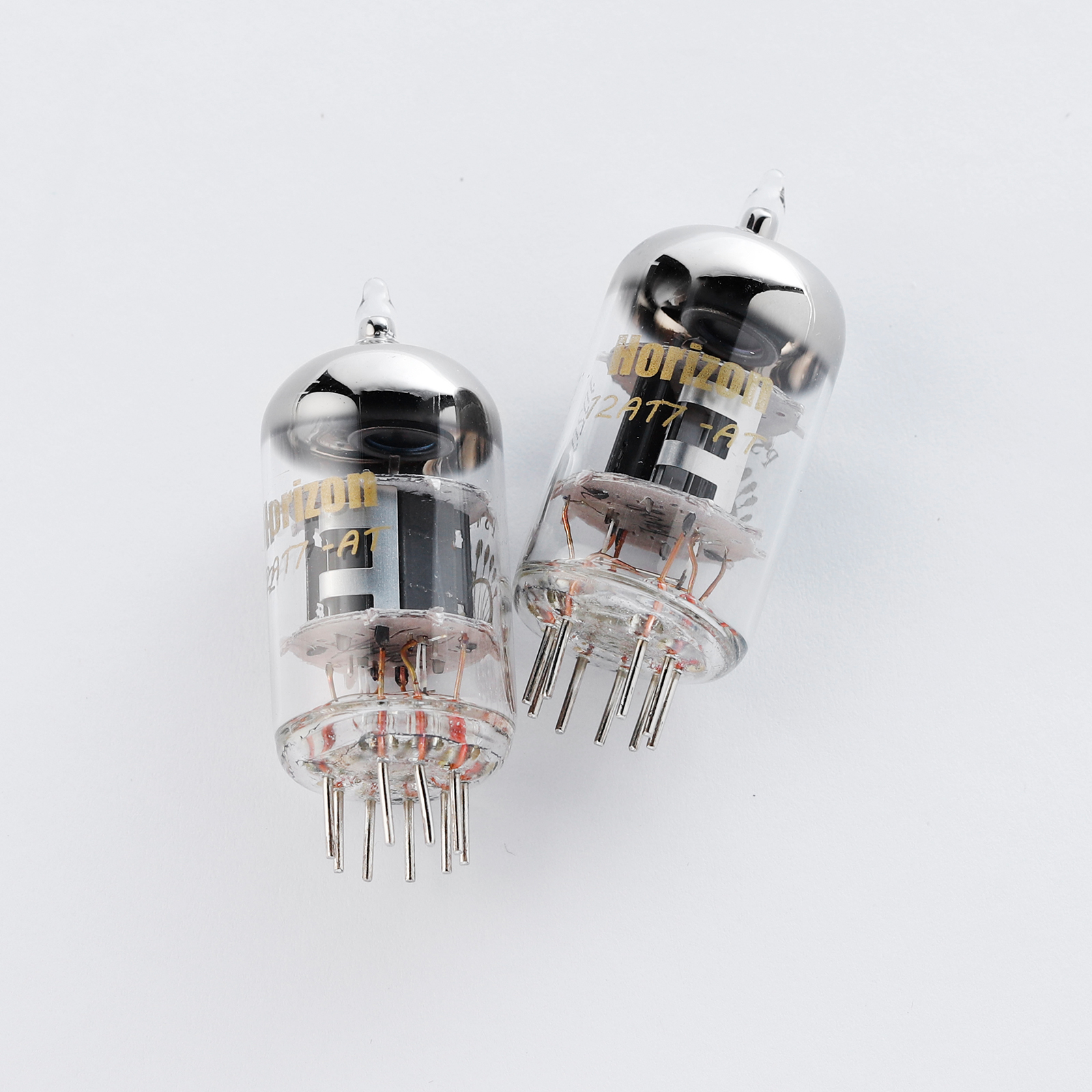

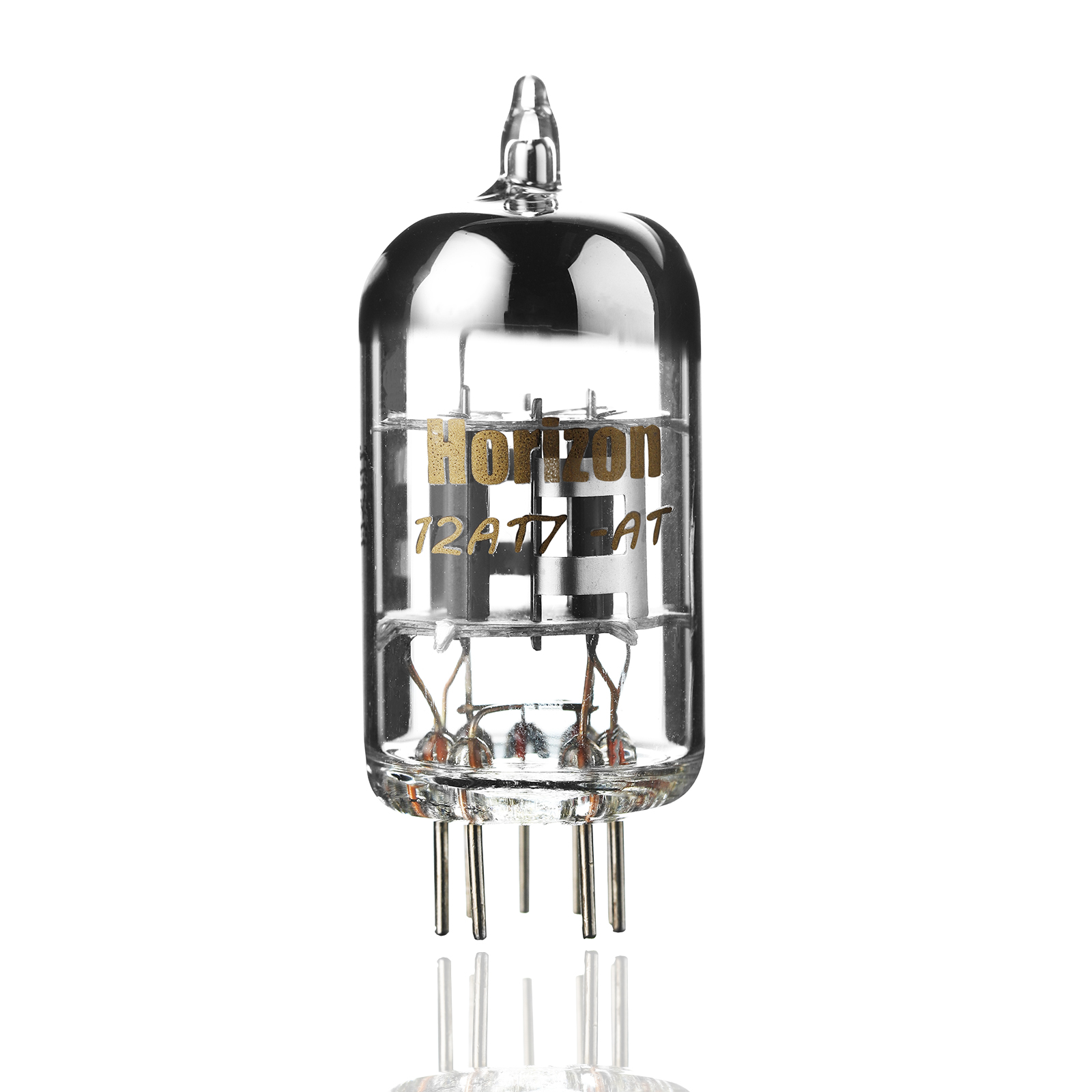

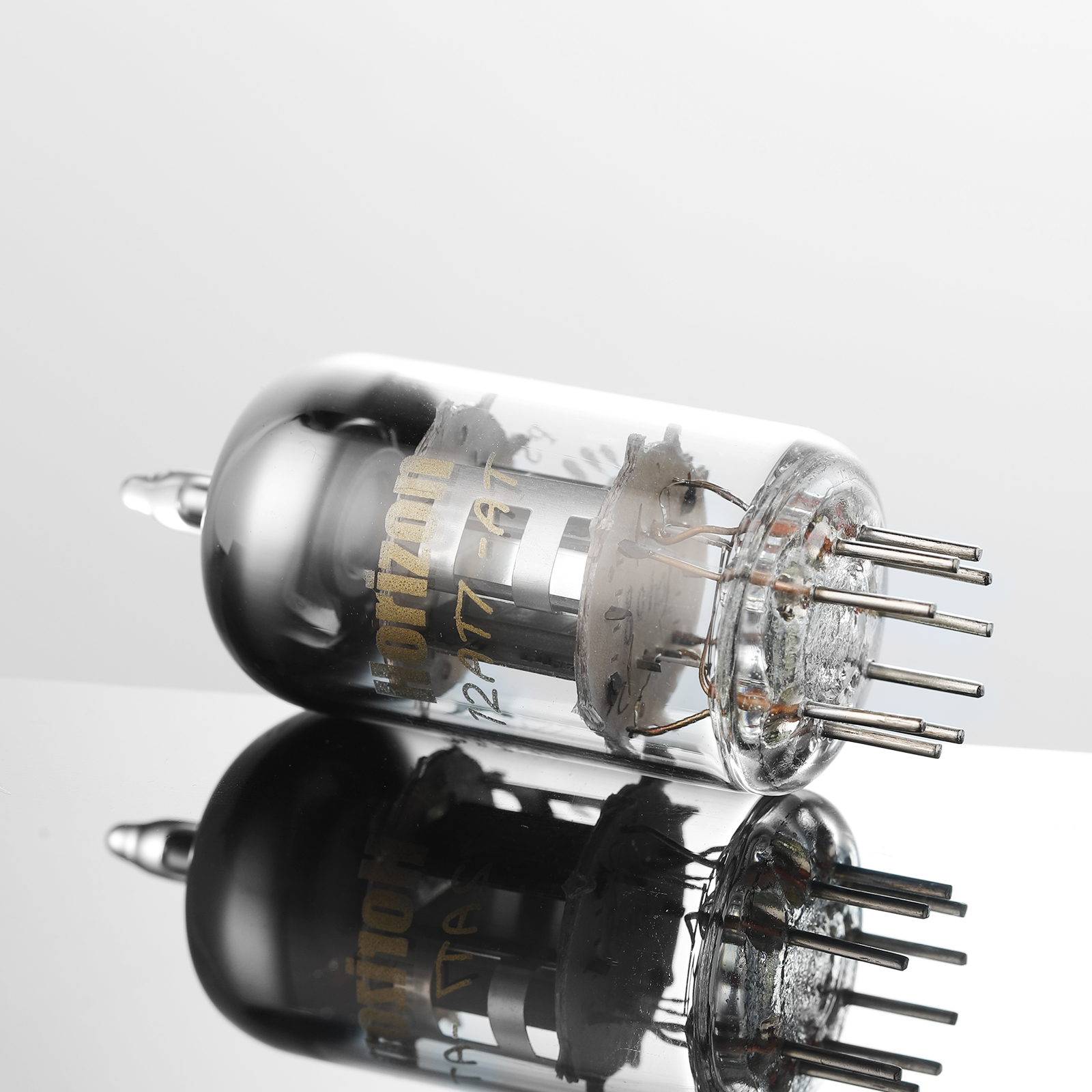

首页 产品系列 地平线系列 12AT7-AT
12AX7-AT
返回产品
EL84-AT

12AT7-AT

地平线系列:

  声音特点:

声音细腻干净,平衡度高,细节丰富。

工艺特点:

  1. 1.独特配方的阳极涂层,更高屏耗,更稳定,更耐用;
  2. 2.超长时间老化稳定,确保产品极为优异的电性能;
  3. 3.专业级电子管测试仪器实行高精度精确配对配组;
分类: 地平线系列 标签: 地平线系列
  • 描述
描述

热丝加热

Uh………………………….............................6.3(并)      12.6(串)    V

Ih………………………….............................. 0.30           0.15          A

A1类放大时极限值(每边)

阳极电压…………………………....................... 300      V

栅极电压…………………………....................... -50      V

阳极耗散功率…………………………................ 2.5      W

热丝阴极间电压(pk)………………………….±90     V

栅极电阻

自偏压…………………………............................ 1        MΩ

固定偏压…………………………....................... 0.25      MΩ

极间电容

栅极-栅极………………………….......................0.005     PF

阳极-阳极………………………….......................0.4       PF

栅极-阳极(每边)………………………….......1.5       PF

栅极-阴极、热丝(每边)……………………2.2       PF

阳极-阴极、热丝(每边)……………………0.5       PF

热丝-阴极(每边)…………………………......2.4       PF

阳极-阴极(每边)………………………….......0.2       PF

阴极-热丝、栅极(每边)……………………4.6       PF

阳极-热丝、栅极(每边)……………………1.8       PF

静态参数

Ua …………………………................................100      250       V

Ia…………………………................................... 3.7      10       mA

Gm…………………………................................ 4        5.5      mA/V

Rk…………………………....................... .........270      200       Ω

μ………………………….................................60       60

ri(approx) ………………………….....................15      10.9       KΩ

Ug(approx) …………………………................... -5      -12       V

(当Ia=10μA时)
